Описание на продукта

Поддържайте вашето съоръжение да работи надеждно, като се снабдите с маслен инжекционен винтов компресор за растения директно от веригата за доставки на DECHUAN. Той разполага с предавка с високо натоварване и оптимизирано разположение на ротора, намалявайки времето за престой при операции с дълги смени.

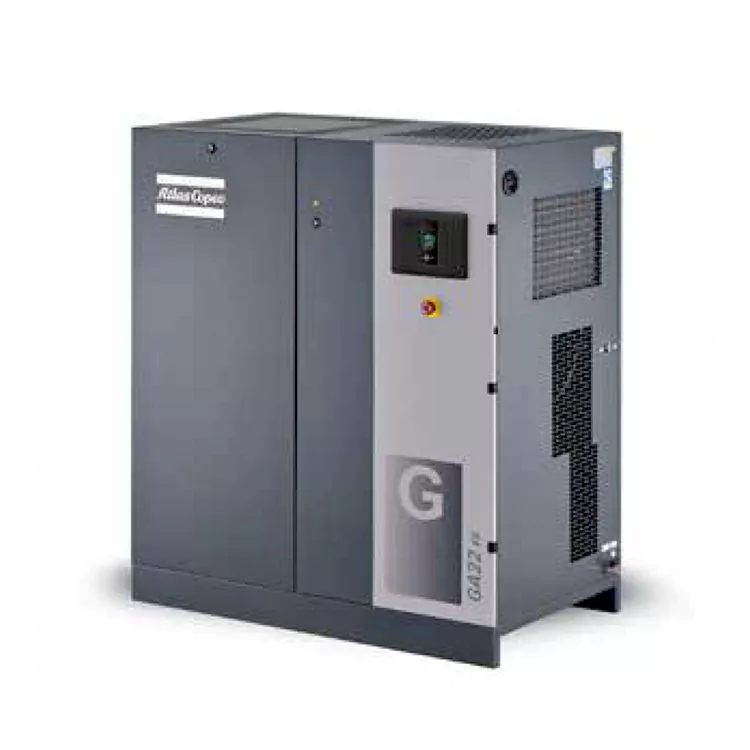

Oil Injected Screw Compressor for Plants

Посрещане на изискванията за непрекъснато 24/7 фабрично производство

В големи промишлени съоръжения като стоманодобивни заводи, химически заводи и работилници за тежки машини, системата за сгъстен въздух е изключително важно средство. Ако въздушен компресор от ниско ниво прегрее, падне налягането в тръбопровода или се изключи неочаквано по време на пикова смяна, той може да спре цели автоматизирани производствени линии, което води до загуба на скъпи материали, празен труд и големи забавяния на доставката.

Масленият винтов компресор за инсталации е проектиран специално да се справи с тези взискателни фабрични условия с високо натоварване. Създадена с висококачествени компоненти, включително електродвигател за тежък режим на работа с клас IP55 и директно свързано зъбно колело, тази машина е класирана за 100% непрекъснат работен цикъл. Той работи надеждно денем и нощем при тежки условия, като гарантира, че вашата фабрика поддържа стабилно, непрекъснато снабдяване със сгъстен въздух, за да поддържа безпроблемната работа на вашите основни монтажни линии.

Oil Injected Screw Compressor for Plants

Технически параметри на изпълнение и физически отпечатъци

Показателите за ефективност по-долу подчертават високите обеми на подаден свободен въздух, осигурени от нашите системи за въздух в промишлени предприятия.

Технически параметри на серия GA

Модел	Максимално работно налягане bar(e)	Максимално работно налягане psi	FAD Дебит l/s	FAD Дебит m³/мин	FAD Поток cfm	Мощност на двигателя kW	Мощност на двигателя к.с	Ниво на шум dB(A)	Тегло Стандартно кг	Стандартно тегло lbs	Тегло Пълна производителност кг	Тегло Пълна производителност lbs	Размер на изхода
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Параметрите на работата на уреда са тествани в съответствие с ISO 1217, Ed.3, Приложение C-1996. Нивото на шума отговаря на ISO 2151 / Pneurop / CagiPN8NTC2

Референтни условия на изпитване:

· Абсолютно входно налягане: 1 bar

· Температура на входящия въздух: 20°C Точка на оросяване под налягане на вградения изсушител за GA 11-26: 5°C

FAD поток, измерен при по-ниски работни налягания:

· 7,5 бара модели, тествани при 7 бара

· 8,5 бара модели, тествани при 8 бара

· 10,5 бара модели, тествани при 10 бара

· Модели с 13 бара, тествани при 12,5 бара

GA11/15/18/22/26*/30 Таблица с данни за моделите на интегрирани сушилни

Модел	Максимално работно налягане - стандартно bar(e)	Максимално работно налягане - стандартно psig	Максимално работно налягане-пълна производителност bar(e)	Максимално работно налягане-Пълна производителност psig	FAD Дебит l/s	FAD Дебит m³/мин	FAD Поток cfm	Мощност на двигателя kW	Мощност на двигателя к.с	Ниво на шум dB(A)	Тегло Стандартно кг	Тегло Пълна производителност кг	Размер на изхода
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Параметрите на работата на уреда са тествани в съответствие с ISO 1217, Ed.3, Приложение C-1996 Нивото на шума отговаря на ISO 2151 / Pneurop / CagiPN8NTC2

Референтни условия на изпитване:

· Абсолютно входно налягане: 1 bar

· Температура на входящия въздух: 20°C Точка на оросяване под налягане на вградения изсушител за GA 11*-30: 2°C ~ 3°C

FAD поток, измерен при по-ниски работни налягания:

· 7,5 бара модели, тествани при 7 бара

· 8,5 бара модели, тествани при 8 бара

· 10,5 бара модели, тествани при 10 бара

· Модели с 13 бара, тествани при 12,5 бара

Непрекъсната работа в химически завод

Голямо съоръжение за химическа обработка в Zhejiang управляваше по-стар компресор с ремъчно задвижване, за да задвижва техните пневматични вентили за транспортиране на материали. Тъй като въздушната система беше изложена на фин химически прах и високи температури на околната среда, задвижващите ремъци се плъзгаха често и се износваха бързо, причинявайки неочаквани спирания на линия два пъти месечно, което струваше на фабриката над $8000 загубено производствено време.

DECHUAN коригира този проблем, като инсталира високомощен винтов компресор с впръскване на масло за растения (модел GA26). Нашият технически екип настрои системата с директно задвижване с предавка с високоефективен двигател с рейтинг IP55. В продължение на осемнадесет месеца непрекъсната работа 24 часа в денонощието, 7 дни в седмицата, компресорът не е имал проблеми с приплъзване на ремъка или повреди на двигателя, свързани с прах, поддържайки техните линии за транспортиране на материал да работят гладко и спестяват часове труд за спешен ремонт.

Тежкотоварни промишлени инженерни характеристики

1. Рамка на двигателя с рейтинг IP55: Напълно запечатаният корпус на двигателя предотвратява утаяването на пренасян във въздуха фабричен прах, песъчинки и влага върху вътрешните намотки, предотвратявайки късо съединение.

2. Здрава зъбна трансмисия: Използва ефективна скоростна кутия, за да прехвърли мощността директно към роторите, като премахва редовното опъване на ремъка и предотвратява загубите на мощност при приплъзване.

3. Охладител на течност с голям капацитет: Голямото разположение на охладителя за масло и въздух поддържа ниски вътрешни температури, предотвратявайки разреждането на маслото дори по време на дълги летни смени.

Oil Injected Screw Compressor for Plants

Често задавани въпроси за техническите доставки

В: Какъв дизайн на компонентите позволява на винтовия компресор с впръскване на масло да управлява непрекъснати цикли на пълно натоварване?

О: Компресорът е изграден със система за предаване на зъбни колела с директно задвижване вместо стандартен ремъчен комплект. Тази конфигурация на предавка с високо натоварване елиминира приплъзването на ремъка и загубата на мощност, осигурявайки надежден трансфер на мощност и намалена поддръжка при непрекъсната работа.

В: Как системата предотвратява навлизането на замърсяване с частици във въздуха в винтовите ротори?

О: Масленият винтов компресор за инсталации разполага с високоефективен филтър за всмукване на въздух, който улавя фините индустриални прахови частици, преди да могат да влязат в камерата за компресия, предпазвайки вътрешните компоненти от преждевременно абразивно износване.

В: Какъв е препоръчителният сервизен интервал за въздушно-масления сепараторен елемент?

О: При нормални работни условия на инсталацията, тежкият вертикален сепарационен елемент трябва да се сменя на всеки 4000 работни часа, за да се поддържа оптимална производителност и да се поддържа пренасянето на масло под стандартните прагове.
