Мобилен въздушен компресор с дизелово гориво

Справка за продукта

Стандартен обхват на доставка

Atlas Copco X1300, Y1300 и XRS 1500-20 са безшумни двустепенни винтови компресори с впръскване на масло, задвижвани от шестцилиндров дизелов двигател Cummins с течно охлаждане.

Уредът се състои от два високоефективни компресорни елемента, дизелов двигател, системи за охлаждане, разделяне на въздух/масло и системи за управление - всичко това е затворено в стоманен корпус с шумозаглушаващо покритие.

Специално внимание е отделено на цялостното качество на продукта, удобството за потребителя, лекотата на обслужване и икономичната работа, за да се гарантира най-добрата в класа цена на притежание

Налични модели

Характеристики

• DrillAir™

• Oiltronix™ V2

• Допълнителни 3% икономия на гориво

• Нова концепция на маслоотделителен съд

• XPR

• Динамично усилване на потока

Ползи

• 30% увеличение на скоростта на пробиване и покриване на широк спектър от приложения с един компресор

• Висока надеждност на системата, избягване на образуването на вода в маслената система на компресора и удължен живот на елемента

• Липсата на ръчен регулиращ вентил или линии за регулиране на налягането елиминира свързаните с тях проблеми със замръзване

• Спестете 1 час за промяна на OSE

• Предлага разширена гама за покриване на повече приложения

• Предлага 10% повече поток по време на промиване и презареждане на стеблото

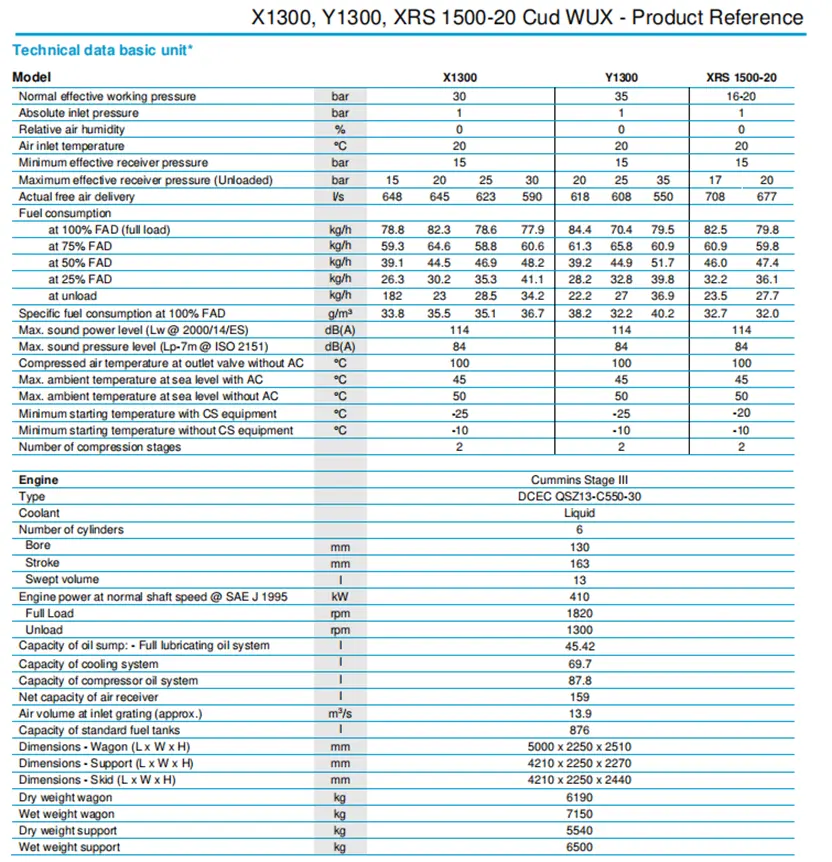

Технически параметри

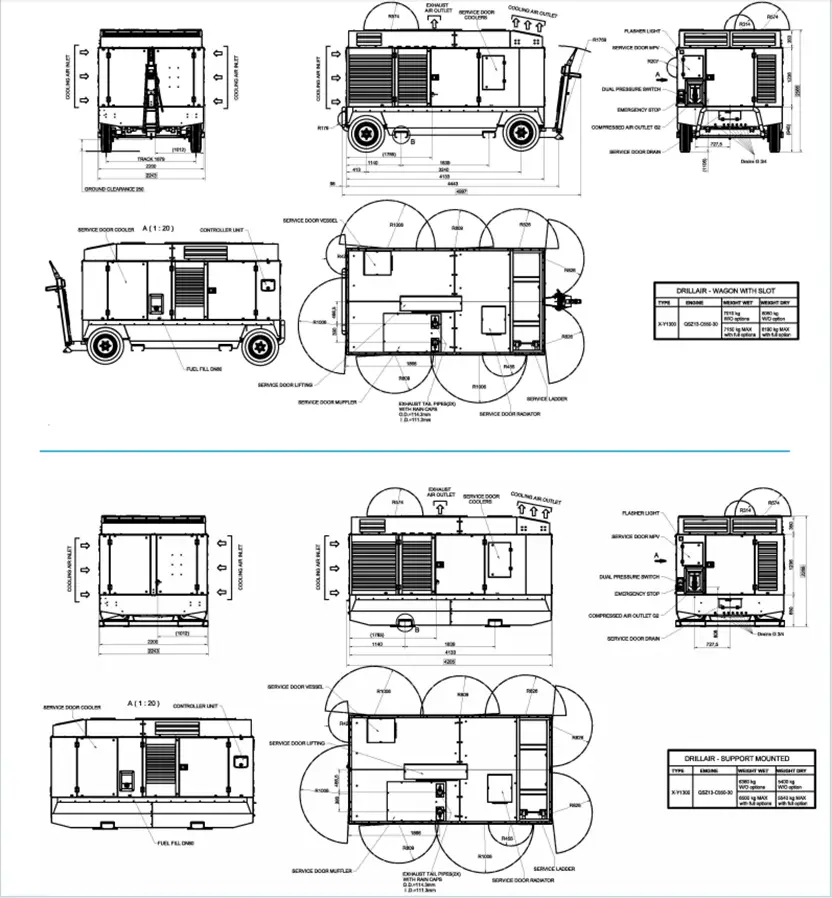

Спецификации и размери

Принципни данни

Компресорен елемент

Качеството на един компресор може да се измери чрез надеждността, ефективността и издръжливостта на използвания компресорен елемент. Чрез десетилетия опит в проектирането на компресорни елементи, резултатът е производството на най-ефективните и надеждни компресори на пазара.

Сепаратор въздух/масло

Разделянето на въздуха и маслото се постига чрез центробежен маслен сепаратор, комбиниран с филтърен елемент.

Проектиран за по-високо максимално работно налягане, сепараторът е оборудван със запечатан предпазен клапан за високо налягане, клапан за минимално налягане, автоматичен клапан за продухване и регулатор на налягането.

Охладителна система

Двигателят е снабден с течен охладител и междинен охладител, а компресорът е снабден с маслен охладител. Охладителната система е подходящо проектирана за продължителна работа при околни условия до 50°C, при затворени врати на сенника.

Система за регулиране на компресора

Регулиращата система за мобилен въздушен компресор, задвижван с дизел, се състои от въздушни филтри, въздушен приемник/маслен сепаратор, компресорен елемент, входящ клапан с входящ клапан и продухващ клапан; всички се контролират от електронна система за регулиране.

Системата за променливо регулиране дава пълен контрол на налягането и дебита на компресора. Той контролира налягането в съда и изходящия поток чрез измерване на налягането на въздуха и температурата на въздуха в няколко точки и контролира вентила за входящия въздух, скоростта на двигателя и вентила за издухване, съответстващи на измерените стойности.

Икономичният разход на гориво се осигурява от напълно автоматичния безстепенен регулатор на скоростта, който адаптира скоростта на двигателя към необходимостта от въздух.

Изпускателни отвори

Сгъстен въздух се предлага от 1 x G2.

Двигател

Дизелов двигател Cummins

Мобилният въздушен компресор с дизелово гориво се задвижва от шестцилиндров дизелов двигател Cummins QSZ13-C550-30 с течно охлаждане. Мощността на двигателя се предава към компресорния елемент чрез съединител за тежък режим.

Електрическа система

X1300, Y1300 и XRS 1500-20 са оборудвани с 24-волтова отрицателна земна електрическа система.

Инструментариум – XC4003

Контролният панел XC4003 се намира отпред на капака на компресора.

Интуитивният контролер Atlas Copco XC4003 е лесен за работа с всички функции, удобно на една ръка разстояние. Контролерът също така управлява операционната система на ECU на двигателя и редица предупреждения за безопасност и изключвания на различни параметри (изброени по-долу).

Функционалност на контролера XC4003:

• Основен екран

- Съдово налягане

- Ниво на горивото

- Работно време

- RPM

- Въздушен поток CFM

• Общи настройки

- DPF стационарна регенерация

- Диагностика на двигателя

- Автоматичен старт/зареждане/спиране

- Езици

- Мерни единици

• Измервания

- Разход на гориво

- Температура на охлаждащата течност на двигателя

- Температура на компресорния елемент

- Съдово налягане

- Натоварване на двигателя

- Налягане на маслото в двигателя

- DPF натоварване от сажди

- Температура на горивото

- Напрежение на батерията

- Регулаторен натиск

- Заредени/незаредени часове

- Успешни/Неуспешни стартове

- Сервизни таймери (2)

• Оперативен контрол

- Предварително зададен поток или работно налягане

• Обслужване

- Тенденции в данните

- Архивиране на проекта

• Аларма

- Активни аларми

- История на регистъра на събитията

- История на дневника на алармите

Предпазни устройства

Компресорът е стандартно оборудван с предпазни устройства за компресора и двигателя. Устройството ще бъде напълно изключено, ако:

- Твърде високо повишаване на температурата на двигателното масло

- Падането на маслото в двигателя е твърде ниско

- Изходящата температура на сгъстения въздух излиза извън определен диапазон.

- Ниско ниво на гориво

Стартерът също е защитен срещу претоварване от работа за прекомерен период от време или когато двигателят работи.

Каросерия

Дизеловият мобилен въздушен компресор се доставя стандартно с поцинкована стоманена капачка с прахово покритие, осигуряващо отлична защита от корозия.

Широките врати осигуряват пълен сервизен достъп до всички компоненти.

Производствени и екологични стандарти

X1300, Y1300 и XRS 1500-20 са произведени в съответствие със строгите разпоредби на ISO 9001 и от напълно изпълнен екологичен

Система за управление, отговаряща на изискванията на ISO 14001. Обърнато е внимание на осигуряването на минимално отрицателно въздействие върху околната среда.

Предоставена документация

Уредът се доставя със следните документи и сертификати:

- Списък с резервни части за компресор.

- Ръководство с инструкции за компресора и двигателя.

- Сертификат за тест на машината.

- Свидетелство за кораб.

Гаранционно покритие

• Моля, вижте представянето на продукта за информация за гаранцията.

• Налични са програми за разширена гаранция; моля, свържете се с вашия местен търговски представител за повече информация.

* Забележка: Поради непрекъснати подобрения на продуктите, техническите спецификации подлежат на промяна без предизвестие.
