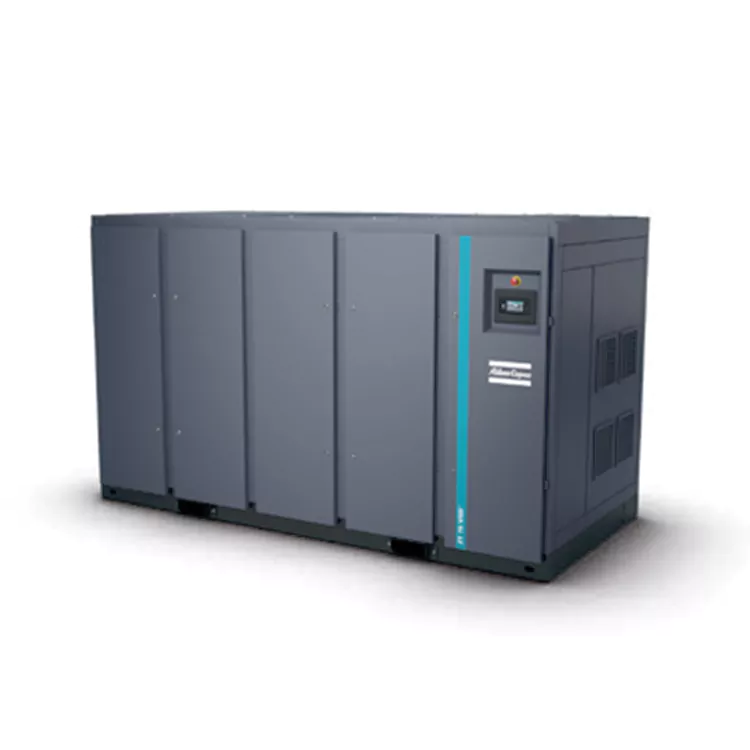

Безмаслен винтов въздушен компресор

Основни параметри

Дебит: 4.2-148.5m³/мин

Мощност:55-900kw

Индустриален стандарт

Въздухът без масло се използва в широк спектър от индустрии, където качеството на въздуха е от решаващо значение за крайните продукти и производствени процеси, включително храни и напитки, фармацевтични продукти, нефтохимикали, полупроводници и електроника, медицина, боядисване на автомобили и текстил. В тези взискателни приложения дори и минимално замърсяване с масло може да доведе до скъпоструващ престой или повреда на продукта.

Пионер в технологията за безмаслен въздух

През последните 60 години Atlas Copco се е посветила на изследването и развитието на технологията за безмаслен винтов въздушен компресор, пускайки множество безмаслени въздушни компресори и вентилатори, за да осигури на клиентите чист въздух. Чрез непрекъснати изследвания и разработки Atlas Copco отново постигна нов крайъгълен камък, превръщайки се в първия производител на въздушни компресори, който успешно получи сертификат CLASS 0.

Елиминиране на рисковете

За да отговори на строгите изисквания на своите клиенти, Atlas Copco възложи на известната организация за тестване TÚV да тества нейните безмаслени компресори и вентилатори. TÚV използва строги методи за тестване, като изследва всички възможни форми на масло в широк диапазон на температура и налягане и не откри следи от масло в изходящия въздушен поток.

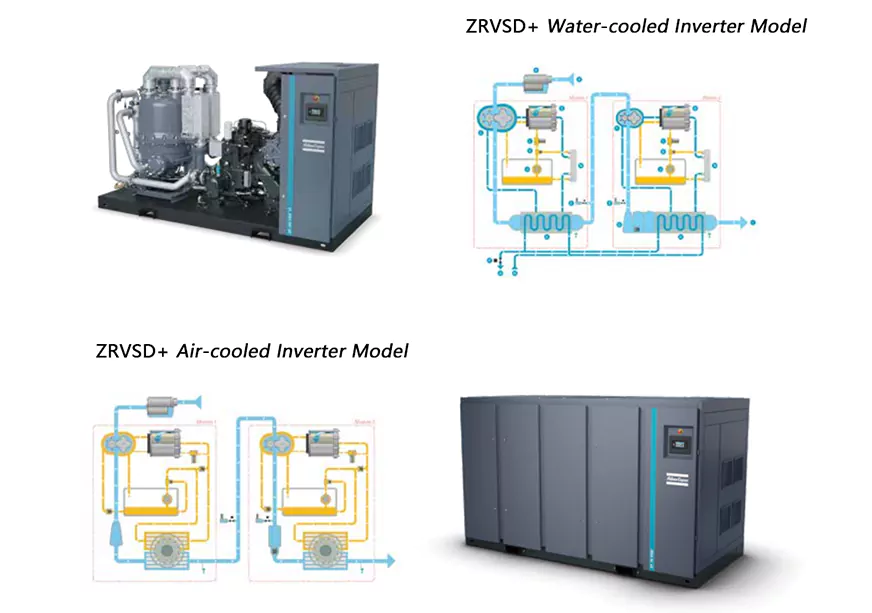

Зряла Z безмаслена винтова технология, ZR модели с водно охлаждане

①Премиум безмаслена компресорна глава

• Уникалният Z-тип дизайн на уплътнението осигурява чист, висококачествен сгъстен въздух без масло.

• Първокласното покритие на ротора на Atlas Copco гарантира висока ефективност и издръжливост.

• Охлаждаща риза.

②Усъвършенстван контролер на устройството Elektronikon®

• Управлява едновременно безмасления винтов въздушен компресор и изсушителя чрез интегрирана система за управление.

• Осигурява цялостно наблюдение на състоянието на производителността на системата чрез проактивни инструкции за поддръжка, аларми за грешки и функции за безопасно изключване.

• Налични са множество езици на дисплея.

• Специално проектиран за свързване към ES система за хоризонтално управление,

интегриран със стандартни серийни комуникационни протоколи.

③Добавяне/разтоварване на клапан

• Не е необходимо външно подаване на въздух.

• Механично блокирани входни и вентилационни вентили.

• Изключително ниска разтоварваща мощност.

④Високоефективен охладител и водоотделител

• Устойчив на корозия тръбен сноп от неръждаема стомана.

• Високонадеждно роботизирано заваряване; без течове.

• Алуминиеви звездообразни ребра за увеличена топлообменна площ.

• Воден сепаратор с лабиринтна конструкция ефективно отделя конденза от сгъстен въздух.

⑤Високоефективен мотор + VSD

• Моторът TEFC IP55 предотвратява проникването на прах и химикали.

• Непрекъсната работа при тежки околни температурни условия.

• Директно спестяване на енергия до 35% с двигател с променлива честота (VSD).

• Регулируем диапазон на дебита от 30% до 100%.

Моделът ZT с въздушно охлаждане може да се похвали с цялостен и изключителен дизайн.

①Използва предавки AGMA A5/DIN клас 5

• Дълъг експлоатационен живот

• Ниски загуби при предаване, намаляване на шума и вибрациите.

②Премиум ротор на безмаслен компресор

• Първокласен безмаслен ротационен винтов компресор доставя висококачествен въздух.

• Превъзходното покритие на ротора и охлаждащата риза осигуряват цялостна ефективност на компресора.

③Превъзходни роторни лагери

• Поддържат висока стабилност при различни условия на натоварване.

• Лесно адаптиране към вариации на натоварването.

④Високоефективен въздушен охладител

• Предварителен охладител от неръждаема стомана с радиатор.

• Превъзходна производителност на топлообмен.

• Лесен за почистване.

• Радиален охлаждащ вентилатор с ниско ниво на шум и енергия.

⑤Интегриран VSD

• Директно спестяване на енергия до 35% с помощта на двигател с променлива честота (VSD).

• Значително намалени загуби при разтоварване.

• Без вентилация, което предотвратява изпускането на сгъстен въздух в атмосферата.

• Диапазон на регулиране на дебита от 30% до 100%.

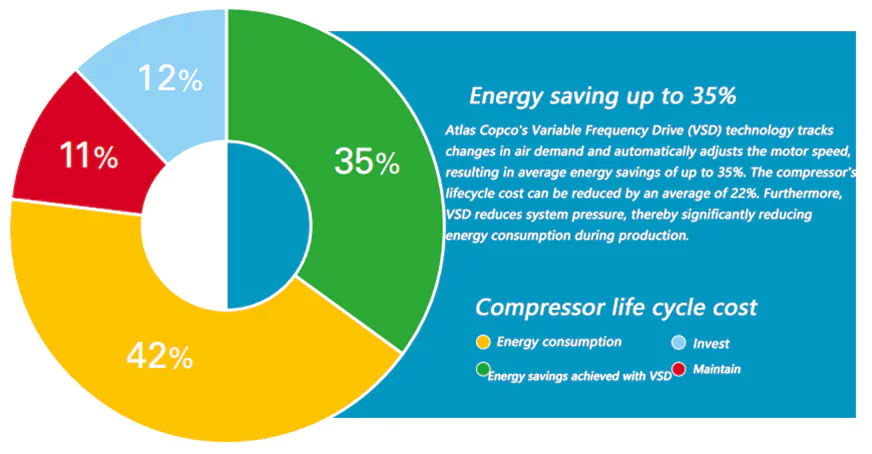

Задвижване с променлива честота (VSD): Намаляване на енергийните разходи

Консумацията на енергия представлява над 80% от общите разходи за жизнен цикъл на безмаслен винтов въздушен компресор. Освен това електроенергията, използвана в производството на сгъстен въздух, представлява над 40% от общите разходи за електроенергия на фабриката. За да намали разходите за енергия, Atlas Copco въведе технологията за задвижване с променлива честота (VSD) в индустрията за сгъстен въздух. VSD не само спестява значителни количества енергия, но и защитава околната среда за бъдещите поколения. Благодарение на непрекъснатите инвестиции в тази технология, Atlas Copco е в състояние да предложи най-широката гама от интегрирани VSD компресори на пазара.

Уникалните характеристики на Atlas Copco интегрирани VSD

1. Elektronikon* управлява едновременно компресора и вградения инвертор, осигурявайки безопасна работа.

2. VSD предлага гъвкав избор на налягане от 4-10 бара, намалявайки разходите за електроенергия.

3. Специално проектираният инвертор и двигател (със защитени лагери) осигуряват висока ефективност в целия диапазон на скоростта.

4. Двигателят е специално проектиран за работа при ниска скорост, като изцяло отчита изискванията за охлаждане както на двигателя, така и на компресора при ниски скорости.

5. Всички компресори Atlas Copco VSD са сертифицирани и лицензирани. Работата на компресора не засяга външното оборудване и обратното.

6. Подсилените механични компоненти гарантират, че диапазонът на работните скорости на ключовите компоненти се контролира под критичните нива на вибрации.

7. Високоефективният инвертор, вграден в електрическия контролен шкаф, осигурява стабилна работа на компресора при околни температури до 50°C/122°F (стандартна работна температура до 40°C/104°F).

8. Няма "прозорец на скоростта", който увеличава потреблението на енергия или влияе върху стабилността на нетното налягане; обхватът на регулиране на скоростта на газовия поток на компресора е едва 75%.

9. Колебанията на налягането в тръбопровода трябва да се поддържат в рамките на 0,10 бара (1,5 psi).

Инверторно задвижване с двоен постоянен магнит Atlas Copco ZVSD+

• Винтовият въздушен компресор без масло използва ново поколение високоефективни компресорни глави за подобряване на ефективността на компресията.

• Всяка от компресорните глави за високо и ниско налягане е оборудвана с IP66 високоефективен двигател с променлива честота с постоянен магнит (IE5), който регулира скоростта в реално време според промените в търсенето на сгъстен въздух, спестявайки енергия и подобрявайки ефективността.

• Надеждни смазани с масло лагери.

• Специално проектираният честотен преобразувател на Atlas Copco позволява регулиране на честотата при висок дебит между 20% и 100%.

• Компактният дизайн спестява място за монтаж.
