Описание на продукта

Увеличете максимално ефективността на пространството, като поръчате на едро интегриран винтов компресор с впръскване на масло от DECHUAN. Оформлението с пълна функция включва интегриран изсушител с рейтинг на налягането на точката на оросяване 5°C, доставящ сух, чист въздух, който предпазва инструментите надолу по веригата от повреда от ръжда.

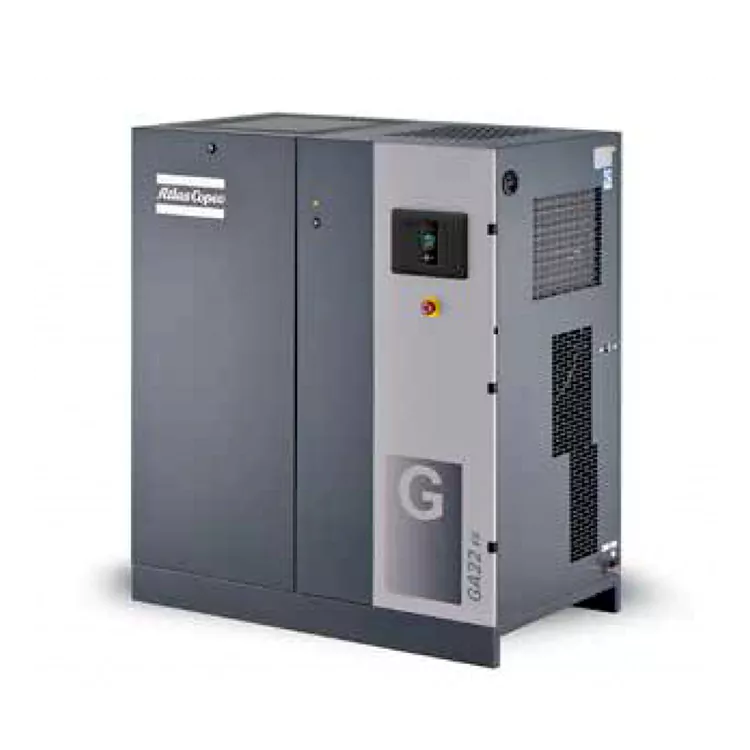

Integrated Oil-Injected Screw Compressor

Защо да губите време в търсене на отделни сушилни, филтри и резервоари?

При традиционните въздушни инсталации компонентите се доставят отделно, което изисква обширно подово пространство и сложни взаимосвързани тръбопроводи. Този подход с множество стави често въвежда съпротивление на потока и потенциални пътища за изтичане на въздух. Продуктът разрешава тази сложност, като помещава винтовия елемент, въздушния ресивер, високоефективния маслен сепаратор и изсушителя на влагата на хладилния агент в един звукоизолиран шкаф.

Този компактен дизайн минимизира вашия отпечатък и елиминира външния тръбопровод. Просто поставете уреда в цеха, свържете основното си електрическо захранване и колектора за изпускане на въздух и вашето съоръжение има незабавен достъп до хладен, сух сгъстен въздух с висока чистота.

Integrated Oil-Injected Screw Compressor

Разрешаване на пространствени и инсталационни затруднения в модерни работилници

Създаването на традиционна система за сгъстен въздух изисква свързване на няколко отделни компонента – включително компресор, резервоари за съхранение на въздух, циклични изсушители и фини маслени филтри – с помощта на широка мрежа от полеви тръбопроводи. Това оформление не само заема големи количества ценно пространство на работилницата, но също така увеличава риска от изтичане на въздух при всяка резбова връзка, причинявайки спадове на налягането в системата и ви принуждавайки да наемете скъпи местни тръбопроводи за инсталацията.

Компресорът напълно решава тези пространствени и инсталационни проблеми. Поставяйки цялото необходимо оборудване за обработка на въздуха върху една компактна рамка, тази система до ключ намалява разходите за труд за монтаж с до 70%. Той пристига във вашето съоръжение напълно окабелен, тръбопроводен и предварително пуснат в експлоатация, което означава, че вашият екип просто трябва да свърже главния електропровод и изпускателната тръба, за да започне да доставя чист, сух, висококачествен сгъстен въздух към вашата производствена линия.

Технически параметри

Нашите интегрирани модули на интегрирания винтов компресор с впръскване на масло са проектирани за непрекъсната работа, съчетавайки компоненти за тежък режим на работа с много компактен отпечатък:

Технически параметри на серия GA

Модел	Максимално работно налягане bar(e)	Максимално работно налягане psi	FAD Дебит l/s	FAD Дебит m³/мин	FAD Поток cfm	Мощност на двигателя kW	Мощност на двигателя к.с	Ниво на шум dB(A)	Тегло Стандартно кг	Стандартно тегло lbs	Тегло Пълна производителност кг	Тегло Пълна производителност lbs	Размер на изхода
GA11	7.5	109	32.4	1.94	69.4	11	15	68	416	918	469	1035	G1*
GA11	8.5	123	29.9	1.80	64.1	11	15	68	416	918	469	1035	G1*
GA11	10.5	152	25.9	1.55	55.5	11	15	68	416	918	467	1030	G1*
GA11	13	189	22.0	1.32	47.1	11	15	68	416	918	465	1026	G1*
GA11	16	231	19.2	1.15	40.6	11	15	65	406	895	497***	1096	G1*
GA15	7.5	109	45.8	2.75	97.1	15	20	65	421	928	474	1045	G1*
GA15	8.5	123	42.0	2.52	88.9	15	20	65	421	928	474	1045	G1*
GA15	10.5	152	38.8	2.33	82.2	15	20	65	421	928	472	1041	G1*
GA15	13	189	32.6	1.95	69.0	15	20	65	421	928	470	1036	G1*
GA15	16	231	27.8	1.67	59.0	15	20	67	425	937	470	1036	G1*
GA18	7.5	109	56.5	3.39	119.6	18.5	25	67	431	950	495	1091	G1*
GA18	8.5	123	53.8	3.23	114.0	18.5	25	67	431	950	495	1091	G1*
GA18	10.5	152	49.0	2.94	103.8	18.5	25	67	431	950	493	1087	G1*
GA18	13	189	40.7	2.44	86.2	18.5	25	67	431	950	491	1082	G1*
GA18	16	231	35.5	2.13	75.2	18.5	25	67	437	963	491	1082	G1*
GA22	7.5	109	65.1	3.91	138.0	22	30	68	440	970	495	1091	G1*
GA22	8.5	123	63.5	3.81	134.6	22	30	68	440	970	495	1091	G1*
GA22	10.5	152	53.3	3.20	112.9	22	30	68	440	970	493	1087	G1*
GA22	13	189	49.0	2.94	103.8	22	30	68	440	970	491	1082	G1*
GA22	16	231	41.2	2.47	87.2	22	30	68	449	990	491	1082	G1*
GA26	7.5	109	72.9	4.37	154.4	26	35	69	500	1102	558	1230	G1*
GA26	8.5	123	68.1	4.09	144.2	26	35	69	500	1102	558	1230	G1*
GA26	10.5	152	61.5	3.69	130.3	26	35	69	500	1102	556	1226	G1*
GA26	13	189	54.7	3.28	115.9	26	35	69	500	1102	554	1221	G1*

Параметрите на работата на уреда са тествани в съответствие с ISO 1217, Ed.3, Приложение C-1996. Нивото на шума отговаря на ISO 2151 / Pneurop / CagiPN8NTC2

Референтни условия на изпитване:

· Абсолютно входно налягане: 1 bar

· Температура на входящия въздух: 20°C Точка на оросяване под налягане на вградения изсушител за GA 11-26: 5°C

FAD поток, измерен при по-ниски работни налягания:

· 7,5 бара модели, тествани при 7 бара

· 8,5 бара модели, тествани при 8 бара

· 10,5 бара модели, тествани при 10 бара

· Модели с 13 бара, тествани при 12,5 бара

GA11/15/18/22/26*/30 Таблица с данни за моделите на интегрирани сушилни

Модел	Максимално работно налягане - стандартно bar(e)	Максимално работно налягане - стандартно psig	Максимално работно налягане-пълна производителност bar(e)	Максимално работно налягане-Пълна производителност psig	FAD Дебит l/s	FAD Дебит m³/мин	FAD Поток cfm	Мощност на двигателя kW	Мощност на двигателя к.с	Ниво на шум dB(A)	Тегло Стандартно кг	Тегло Пълна производителност кг	Размер на изхода
GA 11*	7.5	109	7.3	105	37.7	2.26	79.8	11	15	68	467	507	G1*
GA 11*	8.5	123	8.3	120	35.2	2.11	74.6	11	15	68	467	507	G1*
GA 11*	10.5	152	10.3	149	32.2	1.93	68.2	11	15	68	467	507	G1*
GA 11*	13	189	12.8	185	26.0	1.56	55.1	11	15	68	467	507	G1*
GA 15*	7.5	109	7.3	105	51.6	3.10	109.3	15	20	69	478	534	G1*
GA 15*	8.5	123	8.3	120	47.7	2.86	101.0	15	20	69	478	534	G1*
GA 15*	10.5	152	10.3	149	42.8	2.57	90.7	15	20	69	478	534	G1*
GA 15*	13	189	12.8	185	35.5	2.13	75.2	15	20	69	478	534	G1*
GA 18*	7.5	109	7.3	105	62.2	3.73	131.7	18.5	25	69	480	536	G1*
GA 18*	8.5	123	8.3	120	57.9	3.47	122.6	18.5	25	69	480	536	G1*
GA 18*	10.5	152	10.3	149	53.5	3.21	113.3	18.5	25	69	480	536	G1*
GA 18*	13	189	12.8	185	44.1	2.65	93.4	18.5	25	69	480	536	G1*
GA 22*	7.5	109	7.3	105	73.5	4.41	155.7	22	30	67	539	597	G1*
GA 22*	8.5	123	8.3	120	69.4	4.16	147.0	22	30	67	539	597	G1*
GA 22*	10.5	152	10.3	149	61.5	3.69	130.3	22	30	67	539	597	G1*
GA 22*	13	189	12.8	185	54.3	3.26	115.0	22	30	67	539	597	G1*
GA 26*	7.5	109	7.3	105	85.7	5.14	181.5	26	35	68	571	629	G1*
GA 26*	8.5	123	8.3	120	82.0	4.92	173.7	26	35	68	571	629	G1*
GA 26*	10.5	152	10.3	149	76.5	4.59	162.0	26	35	68	571	629	G1*
GA 26*	13	189	12.8	185	66.4	3.98	140.6	26	35	68	571	629	G1*
GA 30	7.5	109	7.3	105	95.9	5.75	203.1	30	40	70	579	634	G1*
GA 30	8.5	123	8.3	120	91.8	5.51	194.4	30	40	70	579	634	G1*
GA 30	10.5	152	10.3	149	85.0	5.10	180.0	30	40	70	579	634	G1*
GA 30	13	189	12.8	185	76.4	4.58	161.8	30	40	70	579	634	G1*

Параметрите на работата на уреда са тествани в съответствие с ISO 1217, Ed.3, Приложение C-1996 Нивото на шума отговаря на ISO 2151 / Pneurop / CagiPN8NTC2

Референтни условия на изпитване:

· Абсолютно входно налягане: 1 bar

· Температура на входящия въздух: 20°C Точка на оросяване под налягане на вградения изсушител за GA 11*-30: 2°C ~ 3°C

FAD поток, измерен при по-ниски работни налягания:

· 7,5 бара модели, тествани при 7 бара

· 8,5 бара модели, тествани при 8 бара

· 10,5 бара модели, тествани при 10 бара

· Модели с 13 бара, тествани при 12,5 бара

Доказано структурно предимство: Без скъпи изисквания за инсталиране

Integrated Oil-Injected Screw Compressor

Инвестирането в интегриран винтов компресор с впръскване на масло от DECHUAN опростява надстройките на вашето съоръжение. Стандартните многокомпонентни системи изискват специални бетонни подложки, обширна медна водопроводна инсталация и независими електрически капкови връзки за всяка част от хардуера.

Системата DECHUAN е напълно предварително окабелена и тръбопроводна в нашата фабрика, намалявайки времето за инсталиране от дни до часове. Той разполага с издръжлива, изолирана от вибрации основна плоча, която може да бъде позиционирана върху всеки плосък индустриален бетонен под без анкерни болтове или специализирани основи.

Често задавани въпроси за техническите доставки

Въпрос: Интегрираният модул за изсушаване в винтовия компресор увеличава ли общите разходи за енергия?

О: Нашият интелигентен контролер координира работата на сушилнята със състоянието на натоварване на компресора. По време на по-ниски производствени периоди, сушилнята мащабира охлаждащата си мощност, за да съответства на намаления обем въздух, предотвратявайки ненужната консумация на енергия.

В: Как функционира вграденият електронен изпускателен клапан без загуби?

О: За разлика от евтините електромагнитни дренажи с времетраене, които издухват ценен сгъстен въздух в отпадъчния тръбопровод на всеки няколко минути, електронният дренаж в интегрирания винтов компресор с впръскване на масло използва вътрешен сензор за нивото на течността. Отваря се само когато резервоарът за конденз е пълен, освобождавайки натрупаната вода, без да губи въздушно налягане в системата.

В: Лесна ли е подмяната на филтри в такъв компактен дизайн на шкаф?

О: Да, корпусът разполага с бързо освобождаващи се повдигащи врати, които осигуряват пълен достъп до всички консумативи. Масленият сепаратор, елементът на въздушния филтър и вградените блокове от активен въглен са разположени за бърза и лесна поддръжка.

Integrated Oil-Injected Screw Compressor
