HTA Резервоари за съхранение на въздух под високо налягане

Икономия на енергия за приложения с високо налягане

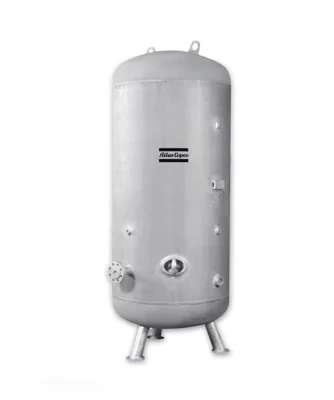

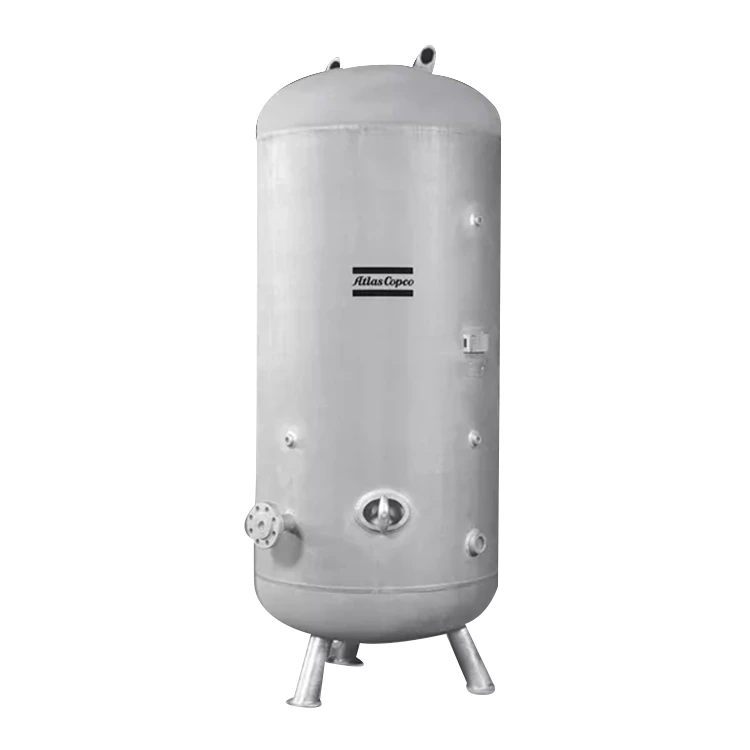

Резервоарите за съхранение на въздух под високо налягане HTA на Atlas Copco осигуряват сгъстен въздух при постоянно налягане, като съхраняват сгъстен въздух, за да отговорят на пиковото търсене. Като избягват прекомерните цикли на натоварване/разтоварване, те пестят енергия и удължават живота на въздушния компресор. HTA са идеални за приложения с високо налягане.

Подходящ за различни полеви условия

HTA може да работи ефективно при температури на околната среда, вариращи от -10°C/14°F до +55°C/131°F, и е подходящ за работа с влажен и горещ въздух под налягане. Отводняването на конденза е по избор.

Висока надеждност

Ние използваме метода за динамично изчисление на крайните елементи, за да изчислим съпротивлението, напрежението, пулсациите и вибрациите и проектираме HTA въз основа на резултатите от изчислението, като му придаваме изключителна надеждност (CE 97/23 – ASME раздел VIII, div 3).

Технологични предимства

Технически предимства

■Безопасен избор

Резервоарите за газ HTA са лесно съвместими с компресори, проектирани за налягане от 45 бара и температура 55°C/131°F.

■Здрава конструкция

Безопасните горещо поцинковани метални резервоари предлагат превъзходна защита.

■Лесна инсталация

Снабден с лесно достъпни монтажни отвори за удобен монтаж.

Какво е резервоар за въздушен приемник?

Резервоарите за приемник на въздух, понякога наричани резервоари за съхранение на сгъстен въздух, са решаващ компонент на системите за сгъстен въздух. Тяхната основна цел е временно да съхраняват сгъстен въздух, за да посрещнат пиковите нужди на системата и да оптимизират ефективността на работа на инсталацията.

Ролята на резервоара за съхранение на въздух

Теоретично погледнато, вашият въздушен компресор може да работи без въздушен резервоар. Въпреки това, липсата на компонент във въздушната система ще увеличи циклите на зареждане и разтоварване на компресора, налагайки му по-голяма тежест. Важно е да запомните, че цикълът на товарене и разтоварване зависи от колебанията в търсенето във вашето съоръжение.

Резервоарът за съхранение на въздух играе решаваща роля в пневматичните системи. Те се използват за съхранение на сгъстен въздух, преди да влезе в тръбопроводната система или оборудване. Накратко, резервоарът за приемане на въздух действа като буфер между компресора и колебанията в налягането, причинени от промени в търсенето.

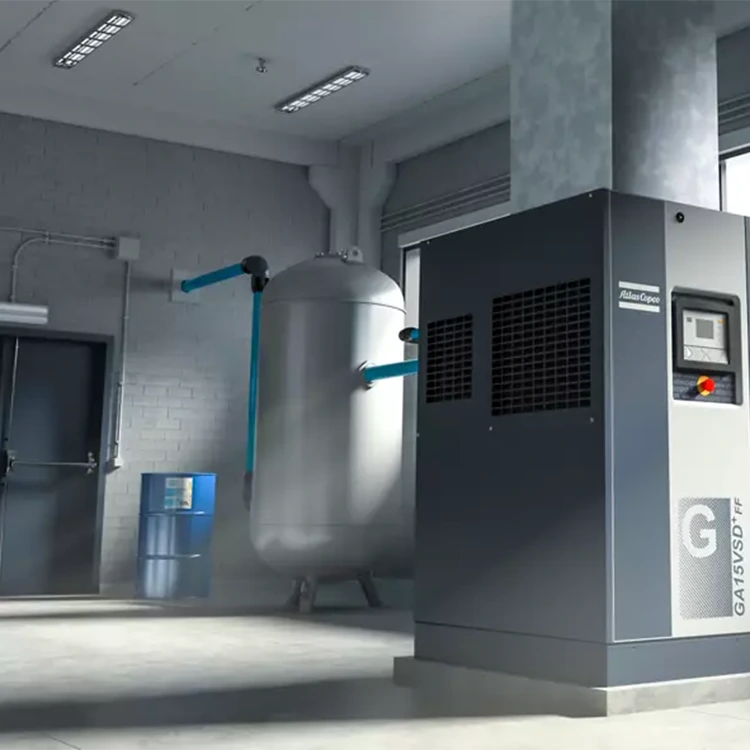

Някои въздушни компресори са „монтирани на резервоар“, което означава, че се предоставят като цялостен модул и се монтират върху резервоара за приемане на въздух. Използването на въздушни компресори тип резервоар не само спестява място, но също така намалява първоначалните разходи за монтаж, необходими за инсталирането на отделни сушилни. Тази конфигурация е много често срещана при малки въздушни компресори и изходната мощност обикновено не надвишава 26 киловата (или 35 конски сили). Големите въздушни компресори не са подходящи за проекти за инсталиране на резервоар, тъй като това би довело до тежка настройка отгоре, което потенциално представлява опасност за безопасността.

Използването на въздушни ресивери в пневматичните системи може да намали прекомерната циркулация и да осигури постоянно въздушно налягане, което е от решаващо значение за поддържане на ефективността на компресорите и удължаване на техния експлоатационен живот.

Видове въздушни ресивери

Съществуват различни видове въздушни ресивери, които отговарят на специфичните нужди на приложението. Сред най-разпространените са ресивери за мокър въздух и ресивери за сух въздух.

Инсталирайте приемник за мокър въздух между въздушния компресор и сушилнята. Тези резервоари за съхранение съхраняват необработен сгъстен въздух и помагат за отстраняване на влагата, преди въздухът да влезе в системата за сушене, играейки решаваща роля за подобряване на работата на сушилнята. Тази стъпка може да осигури подобряване на ефективността на процеса на сушене.

От друга страна, приемникът за сух въздух съхранява обработения сгъстен въздух и обикновено се монтира след въздушния компресор и изсушителя. Тяхната основна функция е да поддържат целостта на сухия въздух и да осигурят стабилна и надеждна работа на системата.

Как правилно да изберете резервоар за въздушен приемник?

Добро правило за избор на резервоар за съхранение на въздух е да се допускат 3-4 галона въздух на дебит на CFM или 10-15 литра на литър сгъстен въздух в секунда, в зависимост от вида на използвания въздушен компресор и приложението. Подобно на избора на въздушен компресор, трябва да се вземат предвид няколко фактора, когато се определят подходящите спецификации на резервоара за въздушен приемник за вашата система. Силно се препоръчват следните фактори:

Минимизиране на колебанията/спадовете на налягането: Резервоарът за приемане на въздух се използва за минимизиране на колебанията на налягането, които могат да повлияят на производствения процес и качеството на продукта. Когато избирате правилния резервоар за приемане на въздух за вашия компресор, трябва да имате предвид две стойности: изходното налягане на компресора и изискванията за приложение в точката на използване. Моля, обърнете внимание, че сгъстеният въздух, съхраняван в резервоара за приемане на въздух, е полезен само когато налягането му е достатъчно, за да поддържа съответния процес. Следователно трябва да се вземе предвид продължителността, за която резервоарът за приемане на въздух доставя газ при налягането, изисквано от крайния потребител/оборудване (в минути).

Задоволяване на краткосрочни пикови изисквания за въздух: Ако търсенето на сгъстен въздух се колебае драстично през деня, пиковото търсене трябва да се вземе предвид, за да се гарантира, че налягането в системата няма да падне под допустимите нива. Резервоарите за съхранение на въздух осигуряват съхранение за посрещане на краткосрочни пикови нужди от въздух, които компресорът не може да отговори. Вашите изисквания за въздух могат да варират в зависимост от времето на деня, графиците на смени или дори извънредни нужди (като случайно използване на машини за пясъкоструене или машини за струйно нанасяне на абразивна среда). Пълното разбиране на вашето приложение за сгъстен въздух, необходимата скорост на въздушния поток (CFM или литри в секунда) и очакваното пиково налягане на вашата система е много полезно, тъй като това определя колко поток сгъстен въздух е необходим, за да се предотврати недостиг на въздух във всяка част от процеса.
